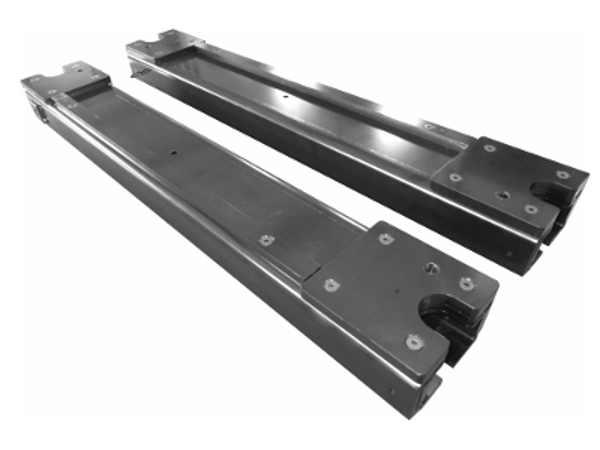

スライドレール架台　（サーバーラック耐震架台）

SLIDE RAIL STAND

製品概要

耐震機能を持った、ネットワークラック用のスライドレール架台です。ロックピンで固定することで耐震固定になります。
前面にスライドして作業ができるため、狭いスペースでも設置可能です。

製品名

スライドレール架台

型番

SBYシリーズ
SBY-60,SBY-70,SBY-80,SBY-90,SBY-100

特徴

  • ネットワークラックのケーブル配線時に作業を円滑に行えるよう、前面にスライドできる構造になっています。
  • スライド長は300～400mmと大きいため、配線作業がスムーズに行えます。
  • 積載500kg時でも10kg程度の力で簡単に前方にスライドさせることが可能です。
  • レールは上下分離しない構造になっており、万が一の時でも転倒しません。
  • ロックピン固定時には、耐震固定（500kg積載時2.4G）となります。
  • メンテナンスフリーですので、設置後のランニングコストはかかりません。

構造

構成要素

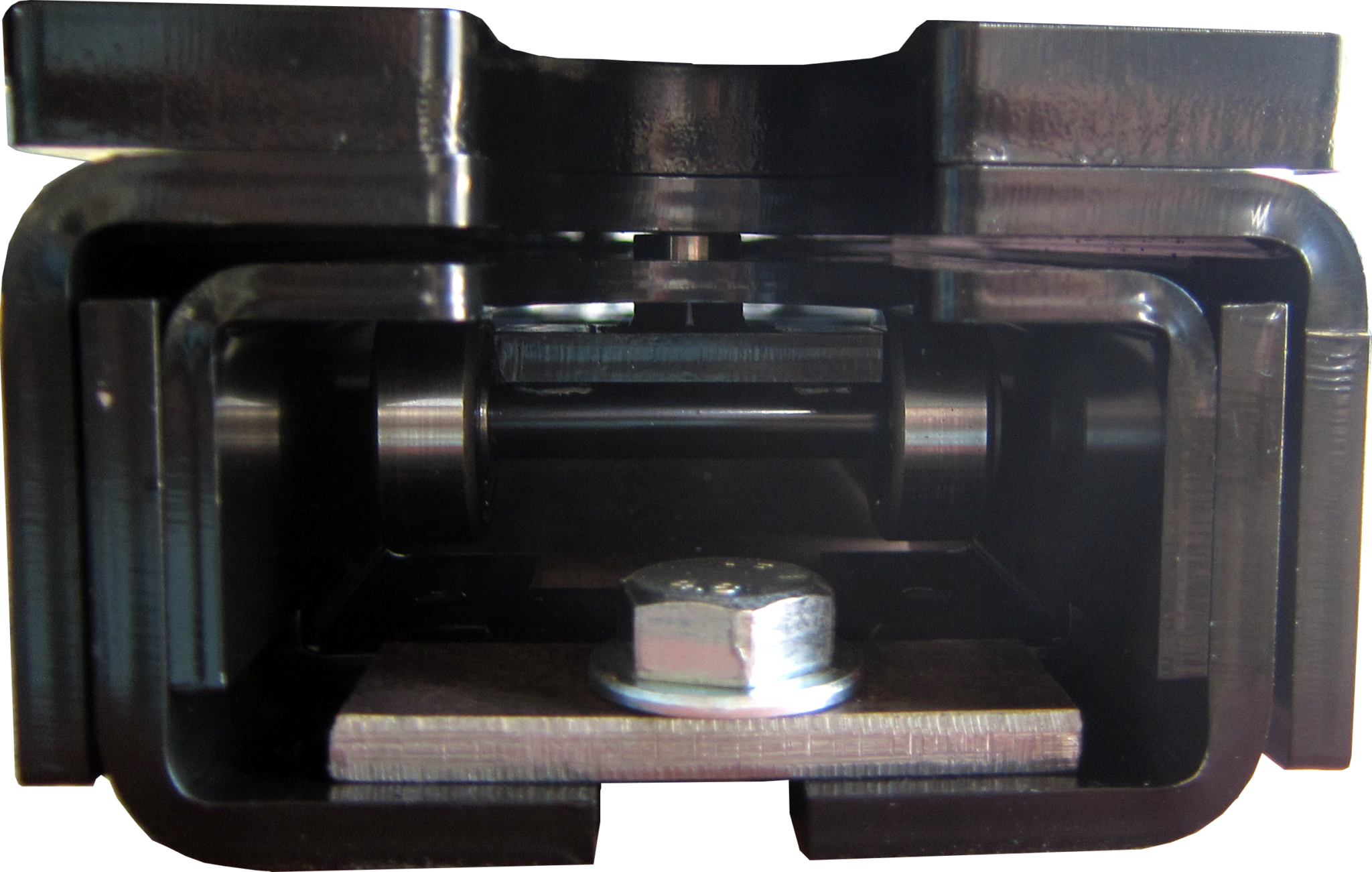

耐震架台に引き出し用スライドレールを内蔵しています。

原理

平常時はロックピンで固定することにより、耐震仕様になります。
配線時やメンテナンス時は、前方に引き出すことにより作業性が向上します。


仕様

許容積載荷重[kg] 1,000
耐震荷重[kg]500　
耐震加速度[cm/s2]1,200
レール固定アンカーボルトM12,M16
寸法[mm]L×115W×70H（※）
表面仕上げ電着塗装（黒）

　　　　　　　　　　　　　　　※スライドレール1本あたりの寸法

型式レール長L
[mm]		スライド長
[mm]		質量[kg]対応ラック
[mm]
SBY-6060030014.5 600L×***W
SBY-7070035016.0 700L×***W
SBY-8080040017.5 800L×***W
SBY-9090040019.0 900L×***W
SBY-100100040020.5 1000L×***W
