防音壁 デービーエースパネル(BSK-Aタイプ)

DB ACE PANEL (BSK-A)

防音壁用として一般的な落とし込みタイプで、多様な用途に対応可能な汎用性に優れた防音パネルです。
防音壁は、現場外周のコーナー部や傾斜などの地形に合わせて設置が可能で、敷地を有効に活用することができます。



製品概要

製品名

デービーエースパネル

規格

BSK-Aタイプ
防音設備協会『仮設防音設備 設計・積算要領書』に適合しています

特長

  • 防音壁として必要十分な防音効果-15dBを発揮します
  • 一般的な落とし込みタイプで、シンプル&低コストを実現しています
  • 防音壁はコーナー部や傾斜地などさまざまな地形に合わせて設置が可能で、敷地を有効に活用できます
  • 個別の音源対策と併用することで、効率的な防音対策を計画できます

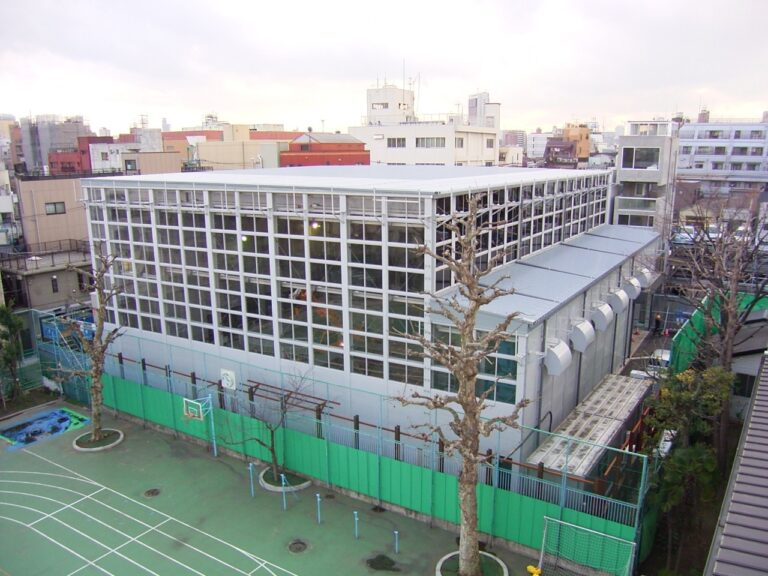

  • 防音ハウスとして屋根を備えた構造も計画可能で、防音壁では抑えきれない上部からの回り込み音や周辺の高層建物への影響も軽減できます。より高い防音効果-25dBが期待できます

構造

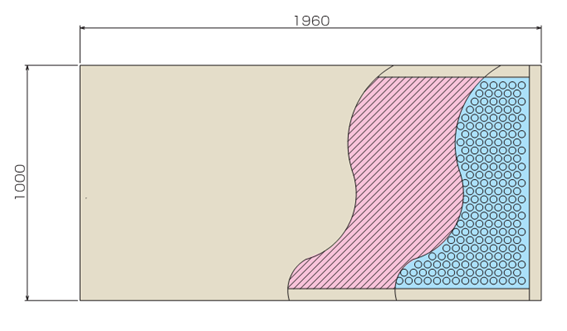

防音パネル 寸法

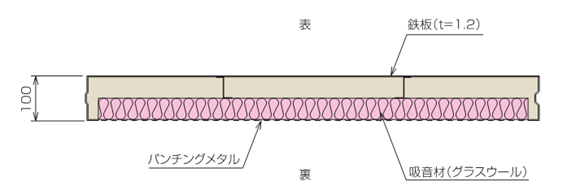

防音パネル 断面

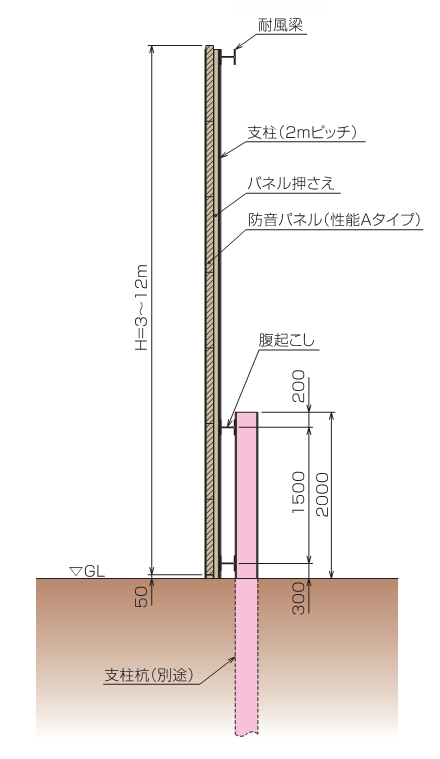

防音壁断面図(杭基礎)

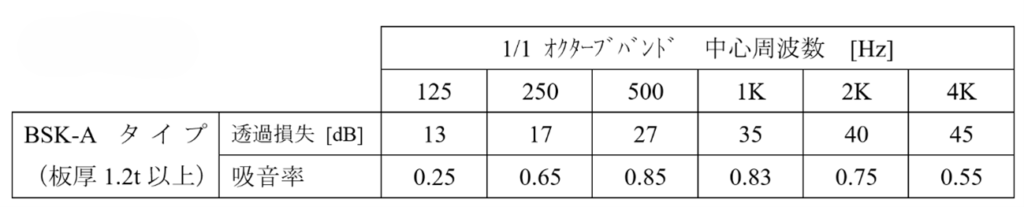

防音パネル 性能表



ラインアップ

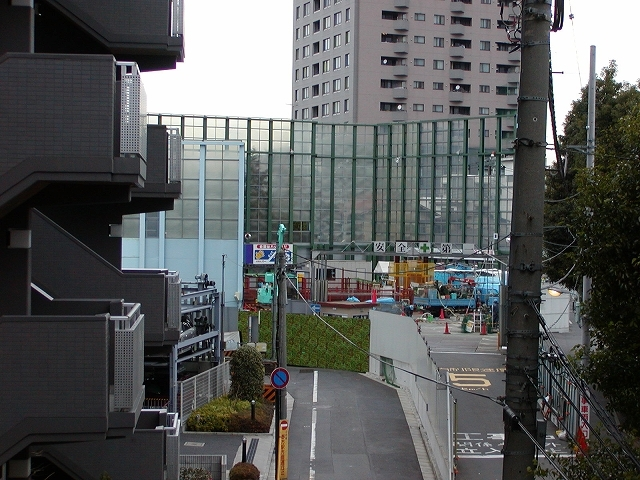

採光パネル

日影の問題がある場合などは、透明なポリカーボネート板を使用した採光パネルを採用することで日照を確保できます。
