立体メッシュ換気システム™

THREE-DIMENSIONAL MESH VENTILATION SYSTEM 立体メッシュ換気システム™

~作業環境の改善と省エネルギー化を両立する立体メッシュ換気システム~

シールドトンネル工事におけるセグメントシール貼り作業では、有機溶剤が発生するため、作業環境を維持する適切な換気が必要です。

立体メッシュ換気システムは、この課題を解決するために開発されました。作業内容や作業エリアに応じて空気の流れを立体的にコントロールし、必要な場所へ効率よく換気を行います。

さらに、開発で培った「必要な場所へ必要な量だけ空気を届ける」という技術は、有機溶剤対策にとどまらず、省エネルギー化や温度・湿度管理、作業環境全体の改善にも応用されています。 “換気”から”空気環境の最適化”へ。
立体メッシュ換気システムは、トンネル工事における効率的な空気環境づくりを実現します。



製品概要

製品名

立体メッシュ換気システム™

特長

  • 作業に合わせたピンポイント換気
    作業内容や作業場所に応じて換気エリアを最適化。必要な場所を効率よく換気を行い、快適な作業環境を維持します。
  • 独自の気流制御で高効率換気を実現
    気流が広がる前に効率よく捕捉する独自設計により、設備の大型化を抑えながら高い換気性能を実現しています。
  • 4つの機器による高精度な気流管理
    給気から排気までを一体設計。空気の滞留を抑え、計画どおりの換気気流を形成します。
  • 省エネルギー化に貢献
    必要な場所だけを換気するため、消費電力や運転コストの削減に貢献します。
  • 現場ごとに最適設計
    防音ハウスの規模や作業内容に合わせて、最適な換気量と機器配置をご提案します。

従来換気と立体メッシュ換気システムの比較

従来の換気方式では、防音ハウス全体を均一に換気するため、大きな風量と電力を必要としていました。

立体メッシュ換気システムは、必要な場所へ必要な風量を供給することで、換気性能を維持しながら消費電力の低減を実現します。

電力量比較

従来比 約56%の電力量削減を達成
※本数値は特定の作業形態における算出例であり、実際の削減効果は施工環境や稼働条件によって異なります。

作業形態時間[h]ファン名出力
[kW]
全体換気
稼働台数
全体換気
電力量
[kWh]
立体メッシュ換気
稼働台数
立体メッシュ換気
電力量
[kWh]
昼勤
掘進+掘削土搬出
セグメントシール貼り
5換気ファン0.41734.0510.0
掘進+掘削土搬出
セグメントシール貼り
5プルファン0.4––612.0
掘進+掘削土搬出
セグメントシール貼り
5プッシュファン1.5––17.5
掘進+掘削土搬出4換気ファン0.41727.269.6
夜勤
掘進9換気ファン0.41761.2414.4
計122.4(▲56%)53.5

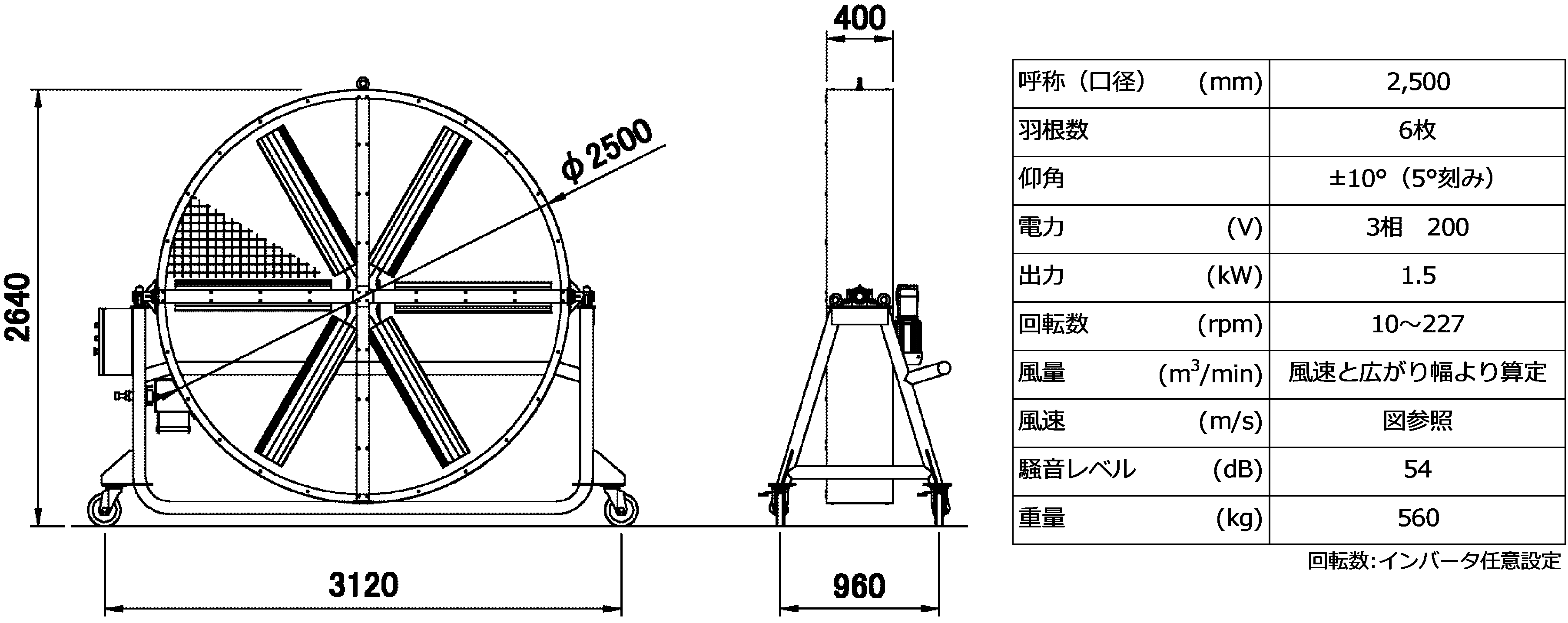

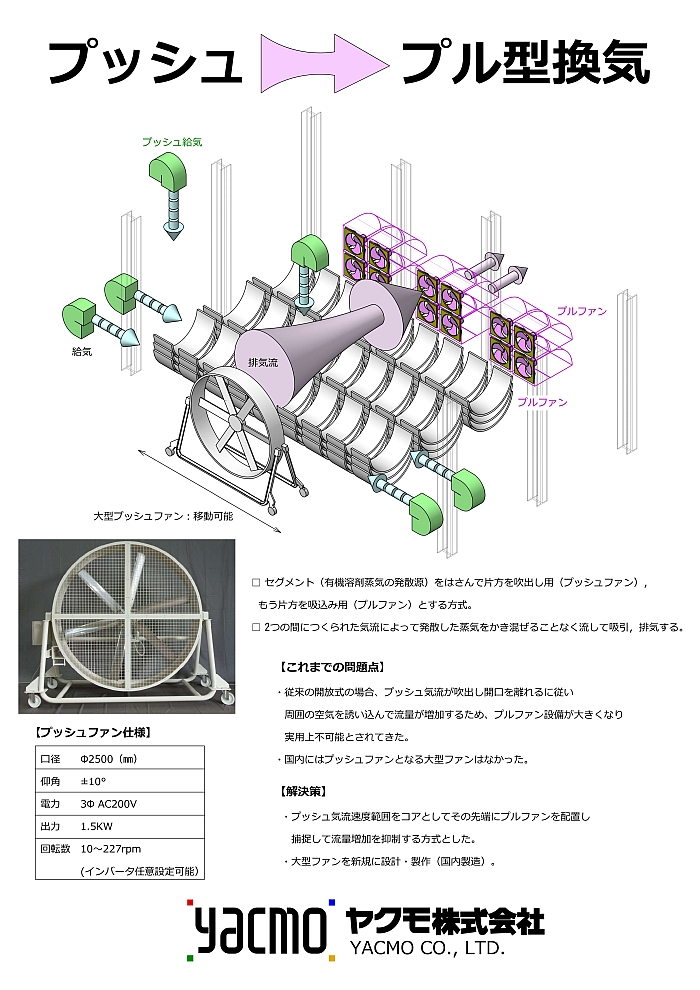

プッシュファン仕様

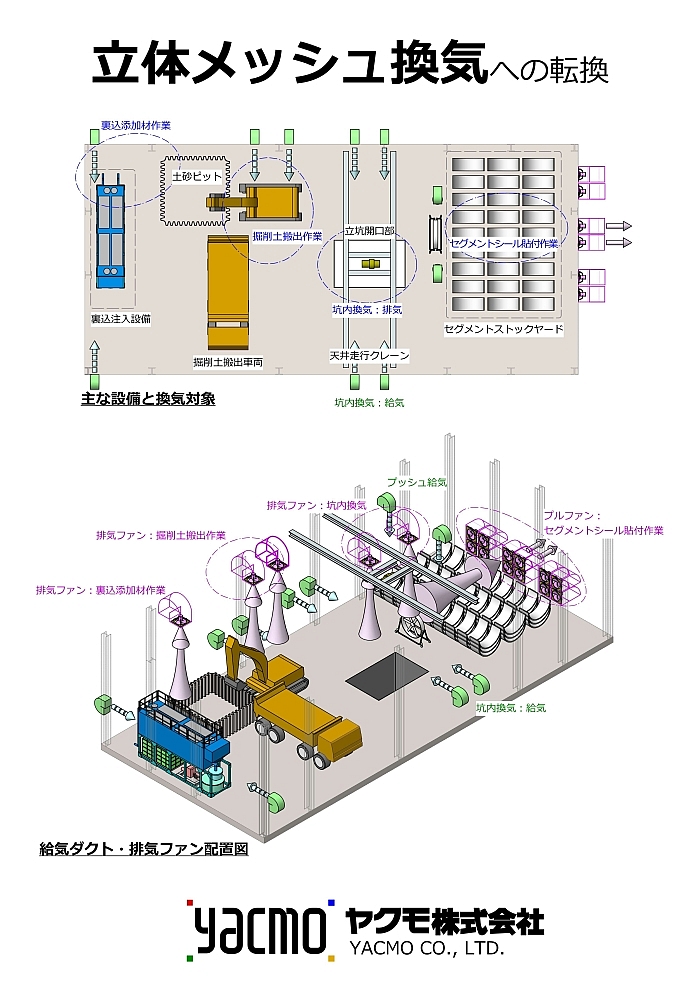

施工例



現場の図面や作業内容に合わせて、最適な換気量・配置をご提案します。 換気計画のご相談など、お気軽にお問い合わせください。
