製品名
フロアメイト
型番
FM-30
歩行や外部交通振動等によって発生する床・階段・通路の揺れを低減する装置です。
OAフロアの下に収まる超薄型サイズで施工も簡単ですので、建物入居後でも振動対策が出来ます。
製品概要
特長
- メンテナンスフリーですので、設置後のランニングコストはかかりません。
- OAフロアの下に設置できるので、レイアウト変更の必要なくお使いいただけます。
- 用途変更に伴い発生した振動課題に効果を発揮します。
- 超薄小型制振装置です。（560mm×400mm×44mm）
- 軽量小型なので簡単に施工できます。
- 設置はスラブ面にアンカー又は接着で固定します。
- 設置個所に合わせた細かなチューニングが出来ますので、より高い効果が得られます。
- 歩行振動、交通振動などの小さな加速度でも動作し、振動を低減します。
- 減衰装置は、新粘弾性ダンパーを使用していますので、オイル漏れ等はありません。
映像資料（YouTubeを利用）
フロアメイトの効果をご覧いただけます。
動画で示す左右２つの水槽、起振機で同じように加振しています。
フロアメイトを設置してない方の水は揺れていますが、設置した方はほとんど揺れていません。 水槽を置いてある台の固有振動数にチューニングすることにより、フロアメイトが振動を吸収してるのが分かります。
構造
構成要素
超薄型にするため、フロアメイトでは片持ち構造を採用。
コイルばねでマスを保持すると共に、支点でマスを上下に振動させ、スラブ等の振動を吸収します。
調整マスを移動することにより、容易に振動数のチューニングを行うことが出来ます。
原理
スラブや階段等の振動対象に対して質量比が約3～5％になる台数分のフロアメイトを設置します。
フロアメイトの振動数を対象構造物と同調させることにより、フロアメイトは共振し対象構造物の振動エネルギーを吸収して振動を低減します。

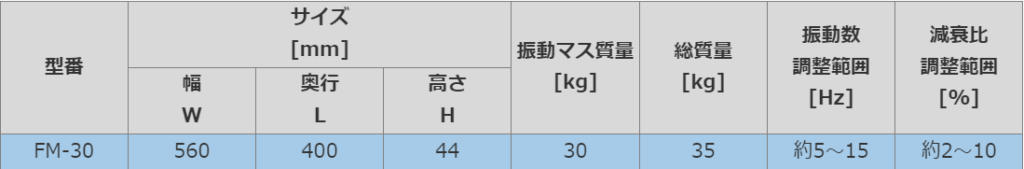

仕様
施工例

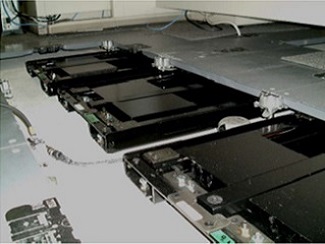

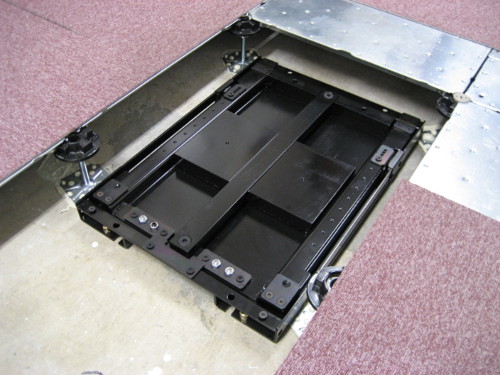

床上（OAフロア下）設置例

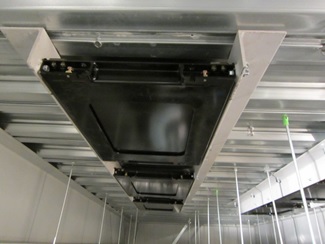

床下（下階天井）設置例

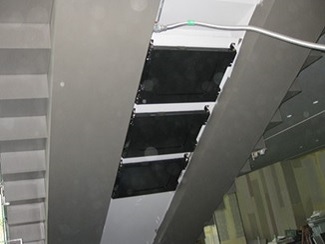

床下（下階天井）設置例
導入事例
歩行振動対策事例Ⅰ
歩行振動対策事例Ⅱ
鉄道振動対策事例
交通振動対策事例
階段昇降振動対策事例
ショールーム
東京オフィス地下のショールームにて、OA床下などの狭小スペースに置くだけで振動を低減させることが可能な超薄型制振装置（TMD）の「フロアメイト」を展示していますので、その振動低減効果を体感していただけます。
見学をご希望のお客様は、リンク先のフォームよりお申し込み下さい。
担当者より折り返しご連絡をさせていただきます。
技術情報ダウンロード
・フロアメイト【FM-30】 外観図（pdf）
・フロアメイト【FM-30】 外観図（CAD）
マイページから上記の技術情報のダウンロードが可能です。設計図面にご利用ください。
マイページへ移動
なお、マイページへのログインには会員登録が必要です。下記よりご登録をお願いいたします。
（サーバーウテナ、フロアメイトの外観図のpdfデータをダウンロードできます。）
（レギュラー会員資料に加え、シールハンガー、フロアメイトのdwgデータ、dxfデータをダウンロードできます。）
